活性炭在硫化橡膠襯套中的應用

　　硫化橡膠襯套作為重要的機械減震元件，廣泛應用于汽車、航空航天、機械制造等領域。然而，傳統橡膠襯套在生產和使用過程中存在揮發性有機物釋放、力學性能不足、阻燃性能欠佳等問題。近年來，隨著環保要求的提高和產品性能需求的提升，活性炭作為一種多功能填料在橡膠制品中的應用受到廣泛關注。活性炭不僅具有發達的孔隙結構和巨大的比表面積，還表現出優異的吸附性能和補強效果，為硫化橡膠襯套的性能優化提供了新的解決方案。

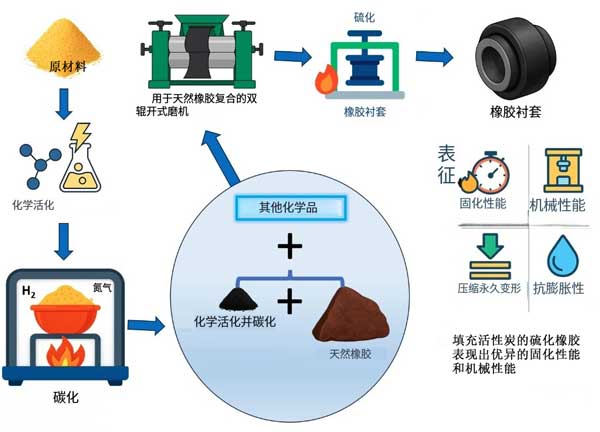

　　活性炭的基本特性及其在橡膠中的改性機理

　　活性炭的物理化學特性

　　活性炭是一種經過特殊處理的多孔性碳材料，其比表面積可達500-2000㎡/g，孔隙結構包括大孔(>50nm)、中孔(2-50nm)和微孔(<2nm)。這種獨特的結構賦予了活性炭極強的吸附能力。在橡膠復合材料中，活性炭不僅作為吸附劑，更作為增強填料發揮作用。

　　活性炭的表面化學性質對其在橡膠中的應用效果具有重要影響。活性炭表面含有豐富的官能團，如羧基、羥基、羰基等，這些官能團可以通過化學改性進行調控，從而改善其與橡膠基體的相容性。研究表明，經過適當表面處理的活性炭能夠與橡膠分子形成更強的界面結合，提高復合材料的力學性能。

　　活性炭在橡膠中的分散機理

　　活性炭在橡膠基質中的分散狀態直接影響復合材料的最終性能。通過優化混煉工藝和表面改性，可以顯著改善活性炭的分散性。實驗表明，采用分段加料法和適當的表面活性劑處理，可使活性炭在橡膠中達到納米級分散，形成更為穩定的三維網絡結構。

　　活性炭的粒徑分布對分散性有顯著影響。研究發現，當活性炭粒徑控制在1-10μm范圍內，且粒徑分布較窄時，在橡膠基質中能夠形成更為均勻的分散體系。這種均勻分散有利于應力在材料中的傳遞，提高材料的力學性能。

　　活性炭在硫化橡膠襯套中的具體應用

　　揮發性有機物的吸附與控制

　　在橡膠硫化過程中，各種助劑和橡膠本身會釋放出醛類、胺類等刺激性氣味氣體。這些揮發性有機物不僅影響使用體驗，還可能對人體健康造成危害�；钚蕴繎{借其發達的孔隙結構，能有效吸附這些低分子量揮發性有機物。

　　詳細的研究數據顯示，在橡膠材料組合物中添加5～15重量份、粒徑≤10μm的活性炭，可以使橡膠制品中醛類物質的釋放量降低60-80%，胺類物質釋放量降低70-85%。這種顯著的吸附效果使得采用活性炭改性的橡膠襯套在密閉環境(如汽車后備箱)中使用時，基本不會散發出刺激性氣味。

　　硫化特性的改善與交聯密度調控

　　活性炭對橡膠硫化過程的影響主要體現在以下幾個方面：

　　首先，活性炭的添加可以調節硫化速率。實驗表明，適量的活性炭能夠促進硫化反應的進行，縮短正硫化時間。這主要是因為活性炭表面的一些官能團可以作為硫化促進劑的載體，提高其在橡膠中的分散性和反應活性。

　　其次，活性炭對交聯密度有顯著影響。通過流變測試和溶脹實驗發現，隨著活性炭添加量的增加，橡膠復合材料的最大扭矩和交聯密度均呈現上升趨勢。當活性炭添加量達到15重量份時，交聯密度可提高25-35%。這種交聯密度的增加有利于提高材料的力學強度和耐久性。

　　協同阻燃效應的深入研究

　　活性炭與膨脹阻燃劑的協同作用機制是一個復雜但重要的研究領域。當活性炭與IFR共同使用時，兩者在阻燃方面表現出明顯的協同效應。這種協同作用主要體現在以下幾個方面：

　　在熱分解過程中，活性炭促進了致密炭層的形成，這個炭層作為物理屏障，有效阻隔熱量和氧氣的傳遞。同時，活性炭的網絡結構有助于穩定炭層結構，防止其破裂。當IFR與活性炭質量比為37∶3時，阻燃性能達到最佳狀態，氧指數可達33.6%，熱釋放速率峰值降低40%以上。

　　微觀結構分析顯示，活性炭在橡膠基質中形成了連續的網絡結構，這種結構不僅提高了材料的阻燃性能，還改善了其熱穩定性。熱重分析結果表明，添加活性炭的橡膠復合材料在高溫下的殘炭量顯著增加，說明活性炭促進了炭層的形成和穩定。

　　力學性能的全面提升

　　活性炭對硫化橡膠襯套力學性能的改善效果顯著且多方面的：

　　在拉伸性能方面，隨著活性炭添加量的增加，復合材料的拉伸強度呈現先增加后穩定的趨勢。當添加量在10-15重量份時，拉伸強度可提高20-30%。這種增強效應主要歸因于活性炭與橡膠分子之間的良好界面結合和應力傳遞效應。

　　在動態力學性能方面，活性炭的添加顯著提高了材料的儲能模量和損耗模量。動態力學分析顯示，在相同應變條件下，含活性炭的橡膠復合材料具有更高的動態剛度和更好的阻尼特性，這對于減震應用尤為重要。

　　耐磨性和疲勞性能也得到顯著改善。實驗數據顯示，添加活性炭的橡膠襯套的耐磨性提高了15-25%，疲勞壽命延長了30-40%。這些性能的提升大大擴展了橡膠襯套的使用壽命和應用范圍。

　　活性炭應用中的關鍵技術問題與解決方案

　　疏水性調控技術

　　活性炭的疏水性對其在橡膠中的應用效果具有重要影響。為提高活性炭的疏水性能，可采取以下技術措施：

　　原材料選擇方面，不同原料制備的活性炭具有不同的疏水特性。研究表明，瀝青基球型活性炭由于其表面化學特性，表現出最佳的疏水性能。煤基活性炭通過適當的工藝調整，也可以獲得較好的疏水效果。

　　表面改性技術是提高活性炭疏水性的有效手段。通過高溫處理(800-1000℃)可以顯著減少活性炭表面的含氧官能團，降低表面極性。此外，采用硅烷偶聯劑等進行表面處理，可以在活性炭表面形成疏水層，進一步提高其疏水性。

　　新型活性炭材料的開發

　　未來活性炭在橡膠中的應用將朝著功能化、專用化方向發展。特定孔徑分布的活性炭、表面改性的功能性活性炭、以及與其他納米材料復合的活性炭將成為研究重點。這些新型活性炭材料將更好地滿足不同橡膠制品對性能的特定需求。

　　智能化制造技術的應用

　　隨著工業4.0技術的發展，活性炭在橡膠中的應用也將走向智能化。通過在線監測和智能控制系統，可以實現活性炭添加量的精確控制，優化生產工藝參數，確保產品質量的穩定性。

　　活性炭在硫化橡膠襯套中的應用研究取得了顯著進展。通過系統研究活性炭的基本特性、作用機理和應用技術，揭示了其在改善橡膠制品氣味特性、力學性能、阻燃性能等方面的重要作用�；钚蕴坎粌H能夠有效吸附揮發性有機物，還能改善硫化特性，提高交聯密度，并與阻燃劑產生協同效應，全面提升橡膠襯套的綜合性能。隨著新材料、新工藝的不斷發展，活性炭在橡膠制品中的應用前景將更加廣闊。未來的研究應重點關注活性炭的表面改性技術、在橡膠中的分散機理、以及與其他功能性填料的協同效應，推動橡膠制品向高性能、環�；�、功能化方向發展。

本文鏈接：http://m.by-rose.net/hangye/hy1347.html

查看更多分類請點擊：公司資訊    行業新聞    媒體報導    百科知識
